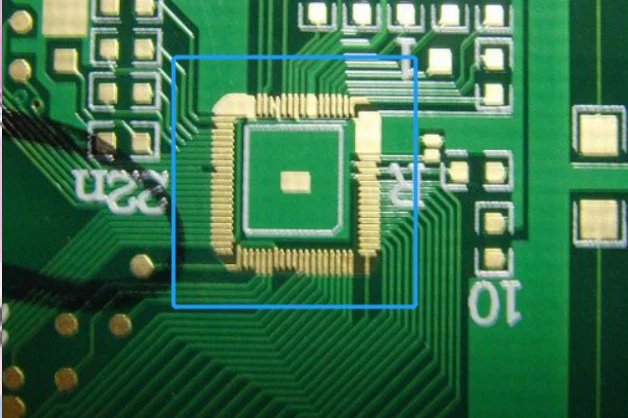

Dua jenis proses perawatan permukaan untuk papan Bonding

Menurut cara perawatan permukaan, dapat dibagi menjadi 2 jenis berikut: Perendaman Emas, Ni/Pd/Au.

Perendaman Emas

Ketebalan pengendapan nikel adalah 120 ~ 240 μinch (sekitar 3 ~ 6μm) , dan ketebalan emas adalah 2 ~ 4μinch (0,05 ~ 0,1μm)

Keuntungan: 1. Permukaan PCB Immersion Gold sangat datar dan coplanar, yang cocok untuk permukaan kontak kunci.

2. Daya solder deposit emas sangat baik, dan emas akan cepat meleleh ke dalam solder cair untuk membentuk senyawa logam.

Kekurangan: biaya tinggi, dan kontrol parameter proses yang ketat (permukaan logam halus, parameter pengikatan ketat, dll.) diperlukan untuk mencapai efek pengikatan yang baik. Permukaan PCB berlapis emas mudah menghasilkan manfaat pelat hitam (korosi nikel), yang memengaruhi keandalan pengelasan akhir dan masalah pematrian.

Ni/Pd/Au

Ketebalan nikel adalah 120~240μInch (sekitar 3-6 um) , ketebalan paladium adalah 4~2{{10}}μ Inci (sekitar 0,1 ~0,5 um）; Ketebalan emas adalah 1-4 μinci（0,02~0,1 um）

Keuntungan: Dibandingkan dengan emas perendaman, emas nikel paladium dapat secara efektif mencegah masalah keandalan koneksi yang disebabkan oleh cacat cakram hitam, dan banyak digunakan pada produk kelas menengah dan atas.

Kekurangan: Meskipun emas nikel paladium memiliki banyak keunggulan, paladium mahal dan mahal. Persyaratan kontrol proses sangat ketat.
