Metode Pelapisan Emas Tebal Tanpa Listrik Selektif

Tujuan

Untuk mengembangkan metode pelapisan emas tebal tanpa listrik selektif dan menjadi proses perawatan permukaan yang serbaguna



Sasaran

Ketebalan emas selektif di atas {{0}}.3um, dan ketebalan emas non selektif di atas 0,1um



Masalah

①Deposisi emas kimia dari reaksi perpindahan, dengan ketebalan emas 0.03-0.05 mikron, hanya cocok untuk permukaan pengelasan.

②Ketika permukaan nikel secara bertahap ditutupi oleh lapisan emas, laju pengendapan melambat, dan ketebalan emas sulit untuk lebih besar dari 0.3 mikron dan padat.

③Elektroplating membutuhkan petunjuk tambahan, yang tidak nyaman untuk ditambahkan saat jaringan terjalin



Prinsip

①Lapisan nikel digunakan untuk reduksi katalitik. Atom hidrogen diadsorpsi untuk mendapatkan elektron. Atom hidrogen disediakan oleh reduktor. Atom hidrogen kehilangan elektron dan memasuki larutan untuk menjadi ion hidrogen.

② Kabel asli dari papan sirkuit dan lapisan logam dari bantalan pengikat yang sama berperan sebagai penghantar elektron. Ion emas mendapatkan elektron secara terus menerus pada permukaan dan deposit emas, yang setara dengan penyepuhan elektro



Metode dan langkah

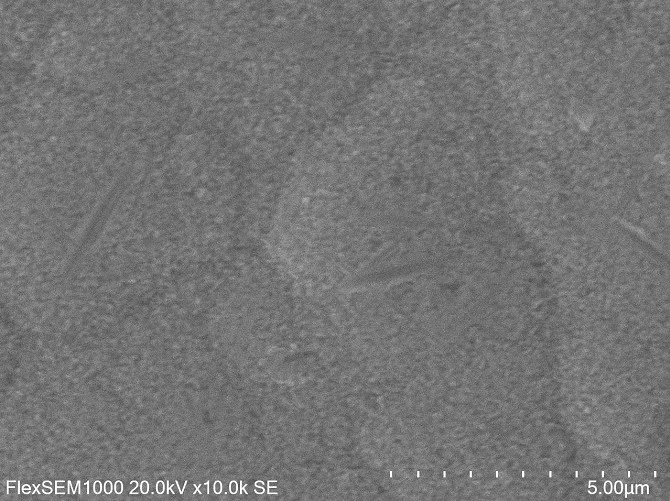

Langkah 1: Lakukan pelapisan emas pemindahan bahan kimia konvensional, gambarnya adalah gambar SEM 10.000 kali dari permukaan emas, dan ketebalan emasnya adalah<0.02um

Tujuan: Mengekspos lapisan nikel untuk memperoleh elektron pereduksi

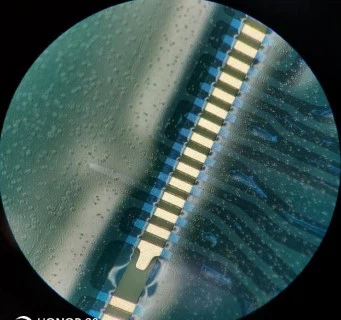

Langkah 2: Tempel film anti pelapisan untuk memaparkan bantalan pengikat yang akan dilapisi dengan emas tebal



Langkah3:Lakukan pelapisan emas tanpa listrik reduksi pertama

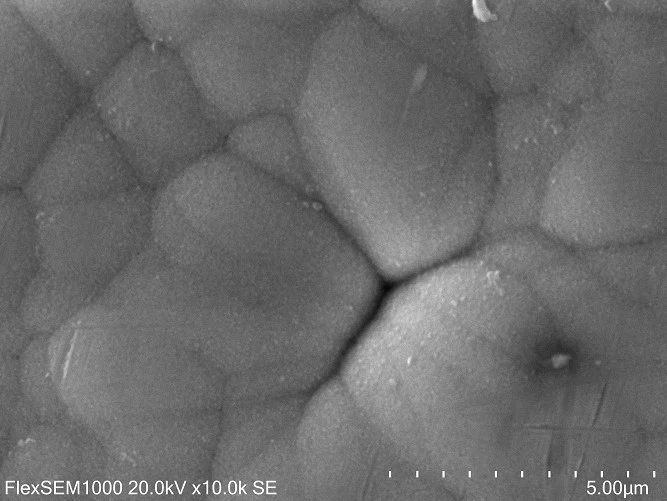

Gambar tersebut adalah gambar SEM 10.000 kali emas

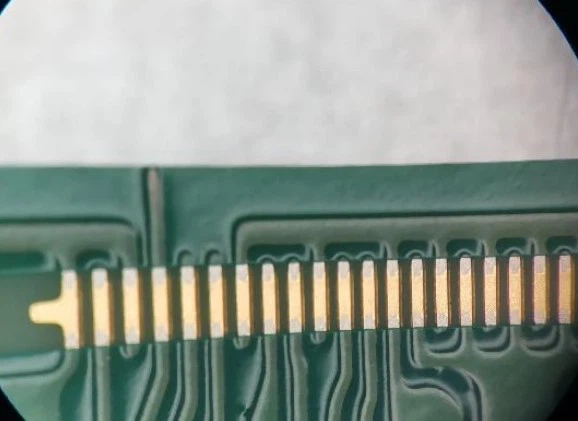

Step4: Lepaskan film anti coating



Langkah5: Kurangi pelapisan emas tanpa listrik lagi

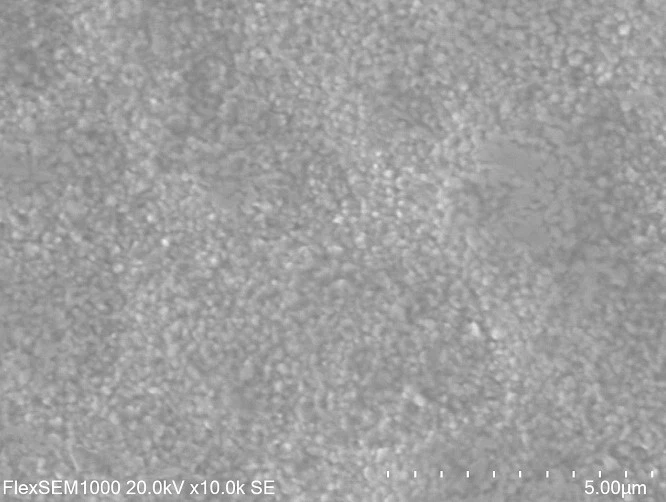

Gambar tersebut adalah gambar SEM 10.000 kali emas







Hasil



Hasil pengukuran ketebalan emas	Penggantian pertama emas tipis kimia	Pelapisan reduksi pertama dari emas tebal kimia	Pelapisan reduksi kimia kedua dari emas tebal
Posisi emas tebal kimia selektif	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Lokasi lain	0.009-0.014μm	Ditutupi dengan film anti coating	0.105-0.111μm



Kesimpulan

Metode pelapisan emas tanpa listrik selektif dapat memenuhi persyaratan target.
